Được sản xuất với bán kính góc trong R<0,3mm và dung sai kích thước trong khoảng ±0,1mm. Lý tưởng cho các bức tường rèm cao tầng, kỹ thuật cầu và máy móc chính xác yêu cầu lắp ráp hoàn hảo và khả năng chịu tải đặc biệt.

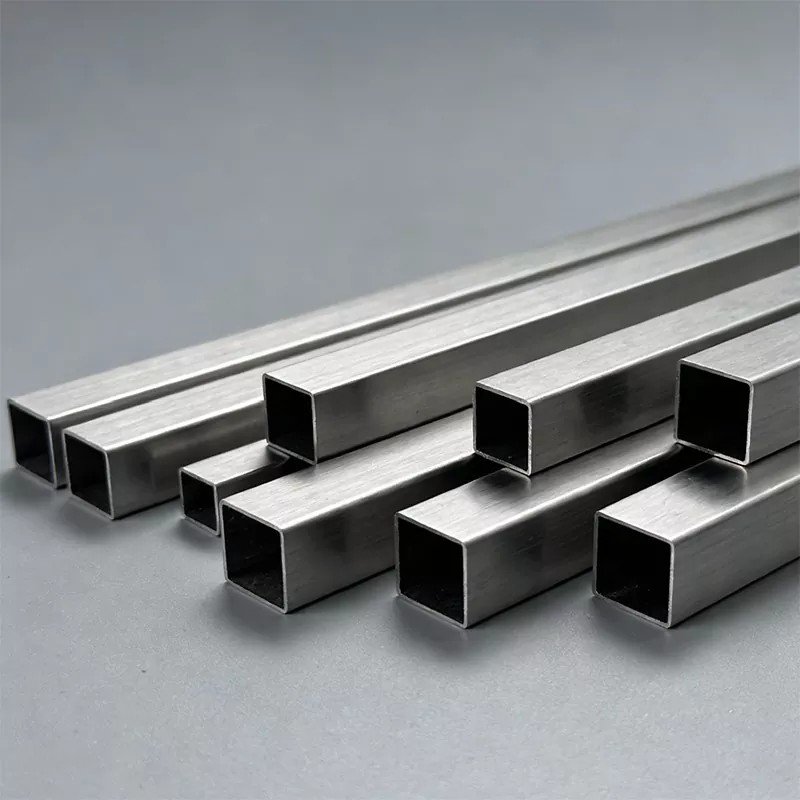

Ống vuông góc vuông là một cấu hình kim loại rỗng có tiết diện hình vuông hoặc hình chữ nhật và góc trong tiếp cận chính xác 90 ° (bán kính góc nhọn R<0,5mm), khác biệt với các ống vuông tròn truyền thống (R>1,0mm). Nó được xử lý thông qua uốn nguội, cán nóng hoặc ép đùn bằng thép carbon hoặc thép không gỉ. Với cấu trúc ổn định và hình dáng đều đặn, nó hoàn toàn phù hợp cho các dự án B2B đòi hỏi độ chính xác lắp ráp cao và tính chất cơ học. Khám phá đầy đủ các sản phẩm của chúng tôithép hình đặc biệtcho các yêu cầu tùy chỉnh.
Ưu điểm cốt lõi & Các trường hợp đã được xác minh
Độ chính xác đến từng milimet
Thông qua công nghệ tạo hình nguội tiên tiến, bán kính góc bên trong được nén xuống .3mm và khe hở nối thành phần được kiểm soát ở mức .10.1mm. Độ chính xác này trực tiếp làm giảm các bước gia công tại chỗ và tăng hiệu suất lắp ráp từ 30% đến 50%.
Hiệu suất kết cấu vượt trội
So với ống vuông tròn truyền thống, độ bền xoắn và uốn của ống vuông góc nhọn tăng từ 15% đến 20%. Cấu trúc rỗng đạt được hiệu quả giảm trọng lượng từ 12% đến 30%, tối ưu hóa chi phí vật liệu chokết cấu thép.

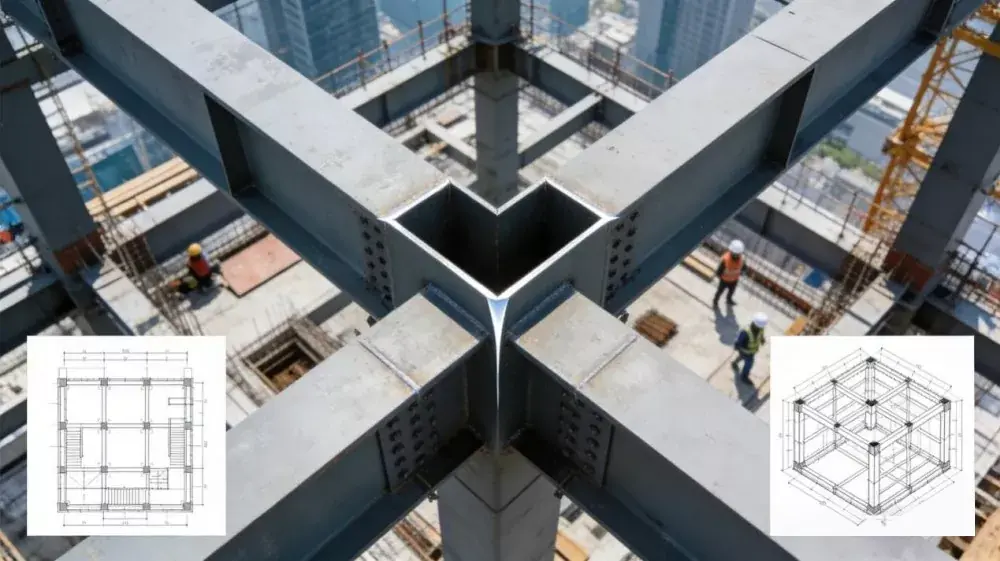

Trường hợp dự án: Siêu tháp 500 mét ở Thâm Quyến
Ống vuông chống cháy Q345FR được sử dụng làm khung chịu lực. Thông qua công nghệ nối liền mạch, tỷ lệ duy trì cường độ chảy 70% ở 600°C đã đạt được, đáp ứng giới hạn chống cháy trong 3 giờ với lớp phủ chống cháy. Điều này giúp giảm 30% mức tiêu thụ ván chống cháy và rút ngắn thời gian xây dựng xuống hai tháng so với các phương án truyền thống.
Thông số kỹ thuật
Các thông số sau đây phục vụ như là một tài liệu tham khảo. Kích thước và cấp độ tùy chỉnh có sẵn khi xem xét kỹ thuật.
| Danh mục đặc điểm kỹ thuật | Mục | Thông số tham khảo | Ghi chú ứng dụng |
|---|---|---|---|
| Kích thước phần | Phạm vi chiều dài cạnh (vuông) | 10 mm × 10 mm đến 200 mm × 200 mm | Kích thước nhỏ cho đồ nội thất/thiết bị chính xác; kích thước lớn cho tường/cầu rèm. |
| Phạm vi độ dài cạnh (hình chữ nhật) | 10 mm × 20 mm đến 150 mm × 300 mm | Phần chữ nhật tập trung vào khả năng chịu uốn một chiều, cho dầm kệ. | |
| Bán kính góc trong (R) | Thông thường .50,5mm; độ chính xác cao .30,3mm | Đáp ứng các yêu cầu lắp ráp chính xác nghiêm ngặt. | |
| Dung sai kích thước | Bình thường ± 0,5mm; độ chính xác ± 0,1mm | Dành cho thiết bị tự động hóa và vách kính siêu cao tầng. | |
| Độ dày của tường | Độ dày thông thường | 0,8mm đến 12 mm | Thành mỏng cho kết cấu nhẹ, thành dày để chịu tải. |
| độ dày tùy chỉnh | Tối thiểu 0,3mm, tối đa 15mm | Siêu mỏng để trang trí, siêu dày để làm cứng cầu. | |
| Dung sai độ dày | 2mm: ± 0,05 ~ 0,1mm; 2~6 mm: ± 0,1 ~ 0,2 mm; >6mm: ±0,2~0,3mm | Đảm bảo sự ổn định phân bố ứng suất cấu trúc. | |
| Thuộc tính vật liệu | Dòng thép cacbon | Thép cường độ cao Q235B, Q345B, Q690 | Cường độ năng suất Q690 ≥690MPa, thích hợp cho tải nặng và giảm trọng lượng. |
| Dòng thép đặc biệt | Thép chịu lửa Q345FR | Cường độ năng suất 70% ở 600°C, khả năng chống cháy 3 giờ. | |
| loạt hợp kim | Thép không gỉ 304/316, hợp kim nhôm 6061 | Không gỉ để chống ăn mòn, nhôm để sử dụng ngoài trời nhẹ. | |
| Thông số công nghệ | Quá trình hình thành | Tạo hình nguội + xử lý nhiệt cục bộ | Giảm nồng độ căng thẳng và cải thiện sự ổn định. |
| Công nghệ hàn | Hàn lai hồ quang laze | Chiều rộng mối hàn 2mm, độ biến dạng giảm 70%, tuổi thọ mỏi >2 triệu chu kỳ. | |
| Xử lý bề mặt | Mạ kẽm nhúng nóng, phun fluorocarbon, anodizing | Kẽm để ăn mòn, fluorocarbon cho thời tiết, anodizing cho nhôm. | |
| Tính chất cơ học | Độ bền uốn | Cao hơn 15%~20% so với ống vuông tròn có cùng thông số kỹ thuật | Phân bố ứng suất đồng đều hơn. |
| Tỷ lệ giảm cân | 12%~30% | Thích ứng với các nhu cầu nhẹ như nhà cao tầng và cầu. | |
| Chống chịu thời tiết | Lớp mạ kẽm ≥80μm; khả năng chống phun muối fluorocarbon ≥1000h | Thích ứng với các tình huống sử dụng ngoài trời lâu dài. |
Kịch bản tùy chỉnh và ứng dụng

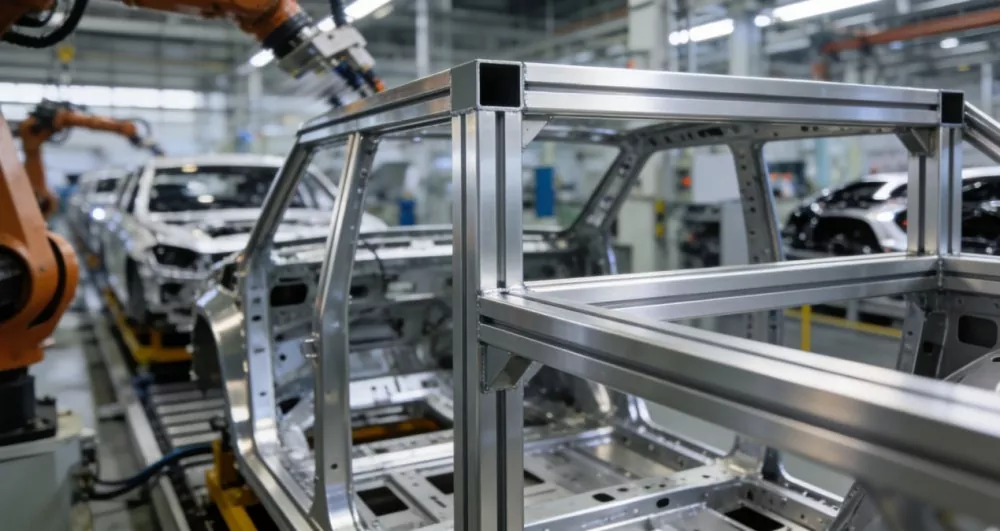

Khả năng tùy biến mở rộng ranh giới ứng dụng. Từ thép cường độ cao đến hợp kim nhôm, từ hàn laze đến phun fluorocarbon, sự kết hợp linh hoạt đáp ứng các nhu cầu B2B đa dạng. Ví dụ, ống vuông hợp kim nhôm 6061 được sử dụng làm đế của robot hàn ô tô, giúp lắp đặt đường ray dẫn hướng chính xác thông qua kiểm soát sai số góc ±0,1°.

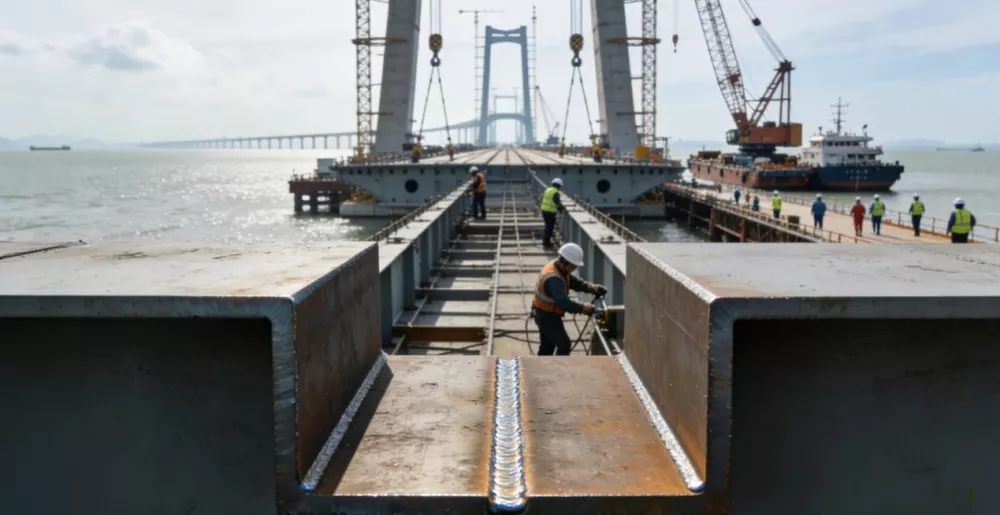

Sau khi ống vuông cường độ cao Q690 được sử dụng làm cốt thép của dầm hộp thép kênh giữa sâu, trọng lượng của một lớp giảm đi 1200 tấn. Tuổi thọ mỏi của quy trình hàn lai hồ quang laser vượt quá 2 triệu chu kỳ, cao hơn 50% so với các phương pháp truyền thống. Vật liệu này liên tục chứng minh giá trị kỹ thuật của nó trong các tòa nhà cao tầng, kỹ thuật cầu đường và máy móc chính xác.
Tại sao chọn ngành công nghiệp Shunchen?
Shunchen Industry có lợi thế đáng kể trong lĩnh vực ống vuông góc vuông, với hiệu suất cốt lõi và độ chính xác xử lý vượt trội so với các tiêu chuẩn ngành thông thường. Bán kính góc trong là .30,3mm và dung sai kích thước được kiểm soát trong phạm vi ± 0,1mm.
Chúng tôi cung cấp các lựa chọn vật liệu phong phú, bao gồm thép cường độ cao Q690 và thép chịu lửa Q345FR. So với các sản phẩm thông thường, độ bền uốn tăng 15% -20% trong khi giảm trọng lượng 12% -30%. Chúng tôi hỗ trợtùy chỉnh thông số kỹ thuật đầy đủdựa vào chế độ sản xuất linh hoạt kỹ thuật số. Đảm bảo giao hàng nhanh chóng, kiểm soát chất lượng nghiêm ngặt và tài liệu kiểm tra đầy đủ cho sản phẩm của bạnđơn đặt hàng số lượng lớn. Chúng tôi hoạt động như mộtnhà cung cấp trực tiếp tại nhà máyđể đảm bảo tốt nhấtBáo giá B2B.
Câu hỏi thường gặp
1. Ống vuông góc vuông khác với ống vuông tiêu chuẩn như thế nào?
Ống vuông góc vuông có bán kính góc trong (R) ≤0,5mm và giảm xuống ≤0,3mm đối với các mẫu có độ chính xác cao. Điều này sắc nét hơn đáng kể so với các ống vuông truyền thống, thường có bán kính góc tròn R ≥1,0mm. Góc sắc nét hơn này cho phép nối liền mạch, không có khe hở (khoảng trống ≤0,1mm), khiến nó trở nên lý tưởng cho các ứng dụng máy móc và kiến trúc có độ chính xác cao.
2. Những vật liệu và loại thép nào có sẵn cho đơn đặt hàng số lượng lớn?
Chúng tôi cung cấp các dòng thép carbon (Q235B, Q345B, Q690 cường độ cao), thép chịu lửa đặc biệt (Q345FR), thép không gỉ (304/316) và hợp kim nhôm (6061). Q690 được khuyến khích sử dụng cho các tình huống tải nặng cần giảm trọng lượng, trong khi thép không gỉ 304/316 lý tưởng cho môi trường ăn mòn.
3. Hàn laser-hồ quang mang lại lợi ích gì cho sản phẩm?
Ống vuông góc vuông của chúng tôi sử dụng phương pháp hàn lai hồ quang laze tiên tiến. Công nghệ này thu hẹp chiều rộng mối hàn xuống khoảng 2 mm, giảm 70% biến dạng hàn và tăng tuổi thọ mỏi lên hơn 2 triệu chu kỳ. Điều này đảm bảo tính toàn vẹn cấu trúc vượt trội, đặc biệt là trong môi trường tải trọng động như kỹ thuật cầu.
4. Bạn có thể cung cấp các phương pháp xử lý bề mặt tùy chỉnh không?
Đúng. Chúng tôi cung cấp dịch vụ mạ kẽm nhúng nóng (để có hiệu suất chống ăn mòn tuyệt vời), phun fluorocarbon (để chống tia cực tím và thời tiết) và anodizing (đặc biệt cho các mẫu hợp kim nhôm). Sự lựa chọn phụ thuộc vào điều kiện tiếp xúc ngoài trời và yêu cầu thẩm mỹ của bạn.
5. Thời gian thực hiện các đơn đặt hàng dự án lớn là bao lâu?
Thời gian giao hàng phụ thuộc vào tổng trọng tải, loại vật liệu và yêu cầu xử lý cụ thể. Đối với kích thước tiêu chuẩn, thời gian thường dao động từ 15 đến 25 ngày. Chúng tôi sử dụng phương thức sản xuất linh hoạt kỹ thuật số để đảm bảo giao hàng nhanh chóng và kiểm soát chất lượng nghiêm ngặt, đáp ứng tiến độ nghiêm ngặt của các dự án xây dựng quy mô lớn.
Yêu cầu báo giá cho ống vuông góc vuông
Liên hệ với Shunchen Industry để biết kích thước, loại vật liệu theo yêu cầu của bạn (ví dụ: Q345B, Q690), độ dày thành và cách xử lý bề mặt. Đội ngũ kỹ thuật của chúng tôi sẽ xem xét dự án của bạn và cung cấp báo giá cạnh tranh trực tiếp tại nhà máy.
