Ống xoắn ốc đường kính lớn

Ống xoắn ốc đường kính lớn của Shunchen được sản xuất theo đúng tiêu chuẩn trong nước và quốc tế như GB/T9711 và API 5L, với sự kiểm tra chất lượng toàn diện và hỗ trợ kỹ thuật để đảm bảo hiệu suất ổn định và đáng tin cậy.

Trong những năm qua, Shunchen đã giành được sự tin tưởng của nhiều khách hàng kỹ thuật nhờ chất lượng sản phẩm ổn định, tùy chỉnh thông số kỹ thuật linh hoạt và hệ thống hậu cần hiệu quả. Cho dù bạn đang muốn mua ống xoắn ốc có đường kính lớn, hỏi về giá ống hàn xoắn ốc hay tìm nhà cung cấp ống thép hoặc nhà sản xuất ống kỹ thuật đáng tin cậy, Shunchen cung cấp dịch vụ một cửa từ lựa chọn sản phẩm và sản xuất tùy chỉnh đến giao hàng, giúp các dự án của bạn hoạt động hiệu quả, an toàn và đáng tin cậy.

Định nghĩa sản phẩm

Ống xoắn ốc đường kính lớn (còn gọi là ống hàn xoắn ốc có lỗ khoan lớn) là một loại ống thép có đường may xoắn ốc được làm từ các tấm thép dải cán nóng chất lượng cao làm nguyên liệu cốt lõi. Nó được hình thành bằng cách ép đùn lạnh ở nhiệt độ phòng và sau đó được hàn bằng quy trình hàn hồ quang chìm hai mặt hai dây tự động. Tiêu chuẩn định nghĩa cốt lõi là đường kính ngoài ≥ 711mm (tương ứng với đường kính danh nghĩa từ DN700 trở lên). Nó có thể được tùy chỉnh theo đường kính ngoài lên tới 3620mm hoặc thậm chí các thông số kỹ thuật lớn hơn theo yêu cầu kỹ thuật. Nó là một loại sản phẩm thép tổng hợp kết hợp khả năng chịu tải và truyền tải. Chức năng cốt lõi của nó là đạt được sự vận chuyển đường dài, ổn định cao với khối lượng lớn chất lỏng (như nước, dầu, khí đốt, nước thải, v.v.) và cũng có thể đóng vai trò là thành phần hỗ trợ cấu trúc cho các dự án quy mô lớn, thích ứng với điều kiện làm việc phức tạp và môi trường khắc nghiệt. Với thiết kế cấu trúc xoắn ốc độc đáo, nó lấp đầy khoảng trống của ngành trong sản xuất hiệu quả và ứng dụng ổn định vật liệu ống có lỗ khoan lớn, đồng thời được sử dụng rộng rãi trong các cơ sở hạ tầng và các tình huống công nghiệp khác nhau.

Nói một cách đơn giản, ống xoắn ốc đường kính lớn là "động mạch lớn để vận chuyển trong các dự án quy mô lớn + khung hỗ trợ kết cấu" - nó có thể vận chuyển hiệu quả các phương tiện khác nhau, đáp ứng nhu cầu vận chuyển dòng chảy lớn và chịu được áp suất cao, tải nặng và ảnh hưởng địa chất phức tạp. Nó phù hợp với nhiều môi trường xây dựng phức tạp khác nhau như núi, bờ biển và sa mạc. Nó là vật liệu ống cơ bản cốt lõi kết nối năng lượng, bảo tồn nước, đô thị và cơ sở hạ tầng.

Điểm bán hàng cốt lõi

Ống xoắn ốc đường kính lớn có những ưu điểm cốt lõi vượt trội, bao gồm an toàn, linh hoạt, tiết kiệm, tiện lợi và tuân thủ: các đường hàn của nó được phân bố đều dọc theo đường xoắn ốc và ứng suất được phân tán đều. Nó được kết hợp với các nền thép chất lượng cao như Q235B và X80, cũng như các phương pháp xử lý chống ăn mòn như 3PE và FBE. Nó có khả năng chịu được áp lực và thi công, có độ an toàn cao và có thể tồn tại trên 30 năm. Nó phù hợp với điều kiện làm việc khắc nghiệt như áp suất cao, tải nặng và ăn mòn mạnh. Các thông số kỹ thuật rất phong phú, đường kính ngoài từ 711mm đến 3620mm, độ dày thành 6 mm đến 60mm và chiều dài ống đơn từ 6m đến 18m, có thể tùy chỉnh linh hoạt. Nó có thể được điều chỉnh cho phù hợp với các vật liệu và quy trình cụ thể dựa trên phương tiện kỹ thuật, cấp áp suất và môi trường xây dựng với khả năng thích ứng cực kỳ mạnh mẽ. Nó áp dụng sản xuất liên tục bằng công nghệ hàn hồ quang chìm và lăn tự động, đạt hiệu quả sản xuất cao. So với ống thép liền mạch có cùng đường kính, giá giảm 20% -30% và lắp đặt thuận tiện, giảm đáng kể tổng chi phí dự án. Chất liệu ống có độ dẻo dai tuyệt vời, cho phép uốn nguội thích ứng với các địa hình phức tạp như núi non, bờ biển. Các giao diện hàn được tiêu chuẩn hóa có hiệu suất bịt kín tốt, hiệu quả thi công cao và độ khó thấp. Toàn bộ quy trình sản xuất tuân theo các tiêu chuẩn quốc gia và quốc tế như GB/T9711 và API 5L. Từ nguyên liệu thô đến thành phẩm, việc kiểm soát toàn bộ quy trình được thực hiện, nhiều cuộc kiểm tra đảm bảo tuân thủ chất lượng và có thể cung cấp đầy đủ các chứng chỉ năng lực và báo cáo thử nghiệm, đáp ứng đầy đủ nhu cầu của các dự án trọng điểm khác nhau.

Thông số kỹ thuật

Cốt lõi tuân theo các tiêu chuẩn GB/T9711-2017 "Ống thép vận chuyển đường ống cho ngành dầu khí và khí đốt tự nhiên", GB/T 3091-2015 "Ống thép hàn để truyền chất lỏng áp suất thấp", API 5L, SY/T5037, v.v. Các thông số kỹ thuật thông thường như sau và các thông số kỹ thuật đặc biệt có thể được tùy chỉnh khi cần:

1. Thông số kích thước lõi

2. Thông số vật liệu

3. Đánh giá áp suất

Việc tính toán áp suất tuân theo tiêu chuẩn GB50251 và sử dụng công thức Barlow: t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)

Trong số đó:

P—Áp suất thiết kế

D— Đường kính ngoài của ống

S—Giới hạn chảy của vật liệu

E - Hệ số hàn (đối với ống hàn xoắn ốc là 0,9)

Các trường hợp và trường ứng dụng

Ống xoắn ốc đường kính lớn với ưu điểm về độ bền, thông số kỹ thuật linh hoạt và hiệu quả chi phí cao được ứng dụng rộng rãi trong 5 lĩnh vực cốt lõi bao gồm truyền tải năng lượng, dự án thủy lợi, xây dựng đô thị, dự án cơ sở hạ tầng và sản xuất công nghiệp. Chúng phù hợp cho nhiều dự án quan trọng và các tình huống phức tạp. Sau đây là phần giới thiệu chi tiết về các trường và trường hợp thực tế, kèm theo giải thích kịch bản:

Các lĩnh vực ứng dụng cốt lõi

1. Trường truyền năng lượng (Kịch bản ứng dụng cốt lõi)

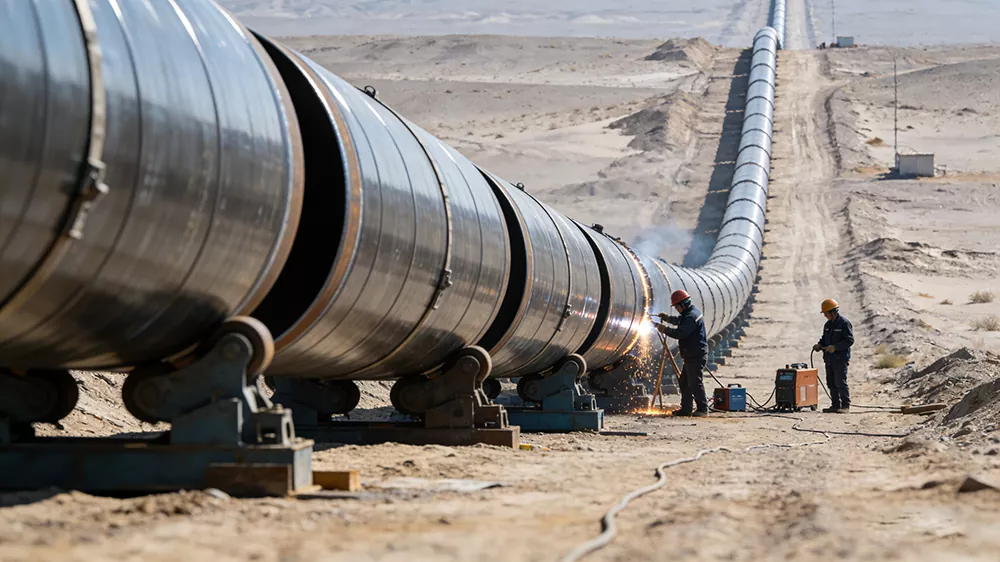

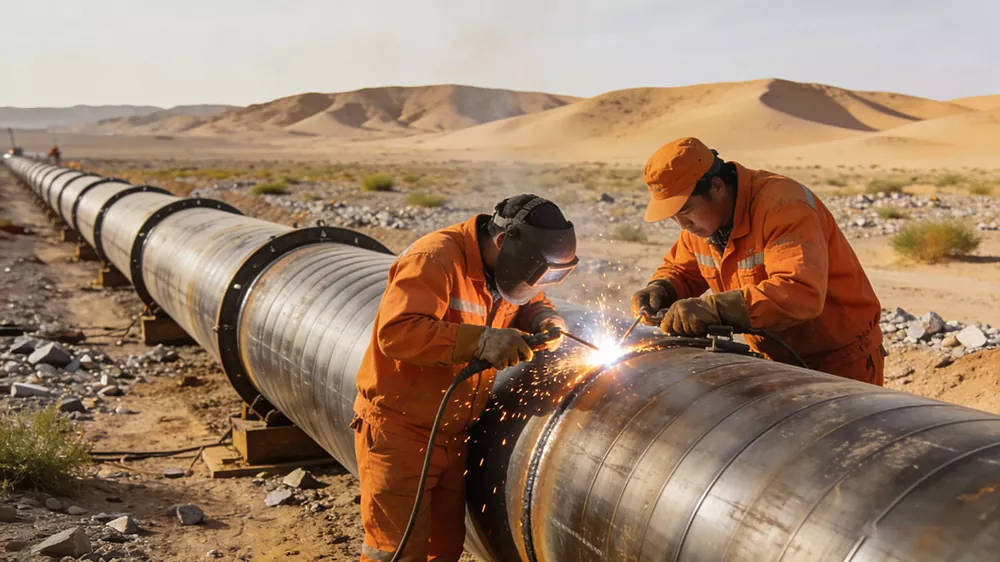

Phương tiện tương thích: Dầu thô, khí tự nhiên, dầu tinh chế, metan than, hơi nước, v.v. Yêu cầu cốt lõi là vận chuyển áp suất cao, đường dài và không bị rò rỉ. Nó phù hợp với các địa hình phức tạp như sa mạc, cao nguyên và núi non. Nó có thể chịu được sự chênh lệch nhiệt độ cực cao và hiệu ứng lắng đọng địa chất. Nó là "động mạch chính" truyền tải năng lượng và được sử dụng rộng rãi trong việc xây dựng các đường ống dẫn đường dài. Nó có thể cải thiện hiệu quả vận chuyển, giảm thất thoát năng lượng, giảm chi phí tổng thể của dự án, kéo dài tuổi thọ sử dụng và giảm đầu tư bảo trì. Mô tả cảnh: Trên công trường xây dựng đường ống dẫn khí đốt tự nhiên đường dài ở sa mạc Gobi, các hàng ống xoắn ốc có đường kính lớn được bố trí gọn gàng, và các công nhân đang tiến hành các hoạt động hàn và kết nối; Tại vị trí đặt đường ống dẫn dầu từ mỏ dầu, bề mặt vật liệu ống áp dụng công nghệ chống ăn mòn cao cấp, phù hợp với môi trường ăn mòn phức tạp của mỏ dầu, đảm bảo dầu được vận chuyển mà không bị rò rỉ.

2. Lĩnh vực kỹ thuật thủy lợi

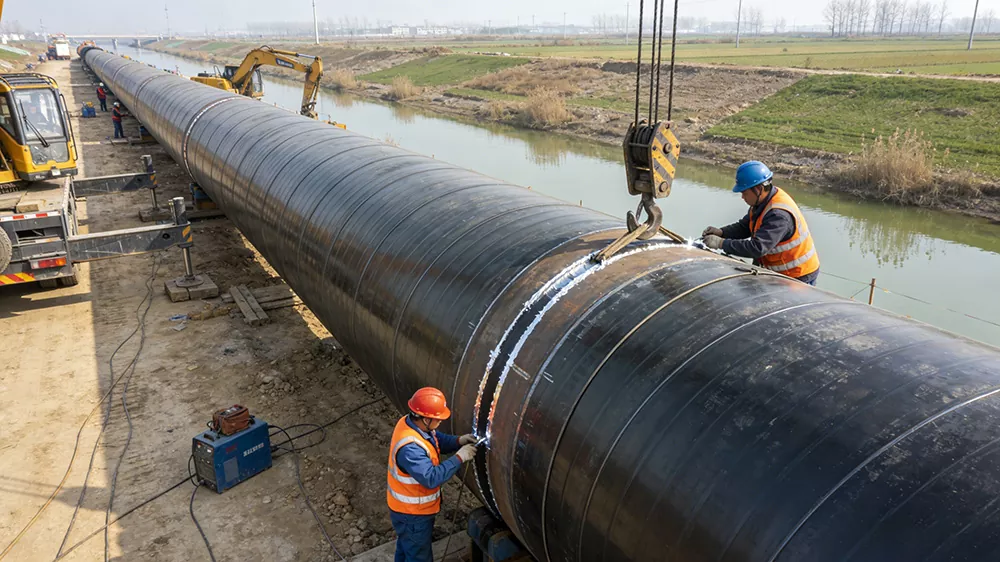

Các tình huống áp dụng: Các dự án dẫn nước quy mô lớn, dự án chuyển nước, dự án kiểm soát và thoát nước lũ, đường ống chính tưới tiêu đất nông nghiệp, dự án cấp nước cho nước uống, dự án cấp nước đảo, v.v. Yêu cầu cốt lõi là khả năng dòng chảy cao, khả năng chống ăn mòn và khả năng chịu áp lực nước. Chúng có thể thích nghi với các môi trường phức tạp như lòng sông, vùng đất bị nhiễm mặn, v.v. Chúng có thể chống xói mòn do nước và sụt lún địa chất một cách hiệu quả, đảm bảo truyền tải ổn định tài nguyên nước và đảm bảo vận hành an toàn cho các dự án thủy lợi. Chúng đóng vai trò hỗ trợ quan trọng trong các dự án bảo tồn nước quan trọng của quốc gia. Mô tả hiện trường: Tại công trường xây dựng Dự án dẫn nước Jinghai, các ống xoắn ốc đường kính lớn được sử dụng để đặt đường ống chính. Các đường ống đi qua sông hoặc đất nông nghiệp và công nhân thực hiện xử lý bịt kín giao diện. Tại khu vực dự án cấp nước trên đảo, các ống xoắn ốc đường kính lớn với công nghệ chống ăn mòn 3PE được sử dụng để chống xói mòn do nước biển và đạt được sự kết nối liên thông nguồn nước giữa đảo và đất liền.

Trường hợp điển hình

Trường hợp 1: Dự án đường nhánh Truyền tải khí Tây sang Đông (trong lĩnh vực vận chuyển năng lượng)

Yêu cầu của dự án: Cần lắp đặt đường ống dẫn khí đốt tự nhiên có áp suất cao, đường dài, phù hợp với các địa hình phức tạp như sa mạc, núi non. Vật liệu làm ống phải có cấp chịu áp lực ≥ 6,3 MPa, có khả năng chống sụt lún, ăn mòn địa chất và có khả năng cung cấp theo lô nhanh chóng để đảm bảo đường ống vận hành không bị rò rỉ trong thời gian dài.

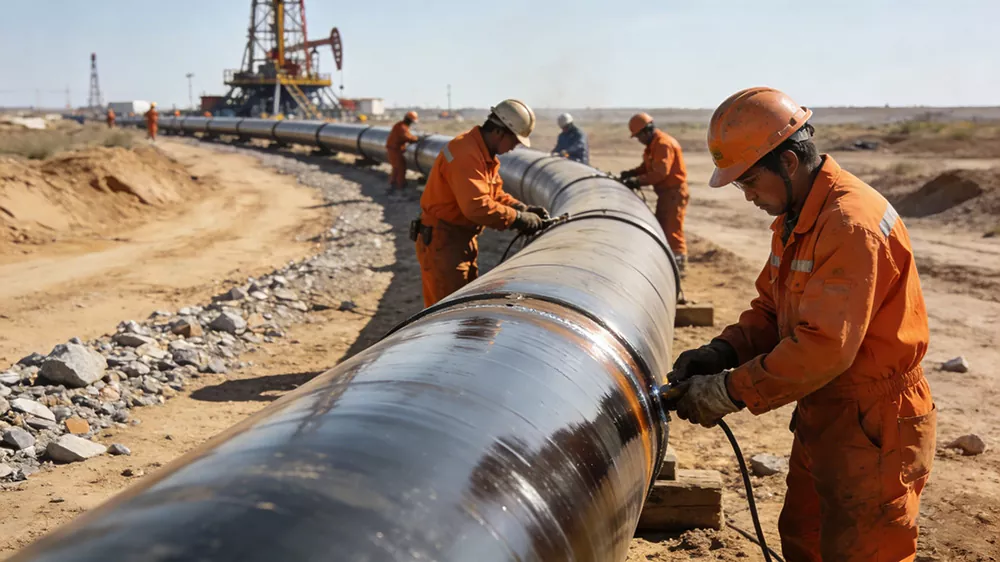

Ứng dụng sản phẩm: Ống xoắn ốc đường kính lớn loại thép X80 đã được chọn, có đường kính ngoài 1220mm và độ dày thành 22mm. Quy trình chống ăn mòn 3PE + công nghệ bảo vệ cathode đã được áp dụng. Tổng cộng hơn 8.000 tấn đã được cung cấp, bao gồm chiều dài đường ống hơn 120 km, đáp ứng yêu cầu vận chuyển áp suất cao và các mối hàn đã trải qua thử nghiệm không phá hủy kép bằng siêu âm và tia X, với tiêu chuẩn 100%. Cảnh:

Trường hợp 2: Dự án đường ống chính của dự án dẫn nước Jing-Huai (trong lĩnh vực kỹ thuật bảo tồn nước)

Yêu cầu của dự án: Cần có đường ống chính chuyển nước quy mô lớn để đạt được vận chuyển nước sạch quy mô lớn, phù hợp với các kịch bản vượt sông và đặt đất nông nghiệp. Vật liệu làm ống phải không độc hại, chống ăn mòn, có đường kính lớn, đường kính danh nghĩa DN2000. Cần có vật liệu ống có chiều dài tiêu chuẩn 18m tùy chỉnh để giảm số lượng giao diện và nâng cao hiệu quả xây dựng.

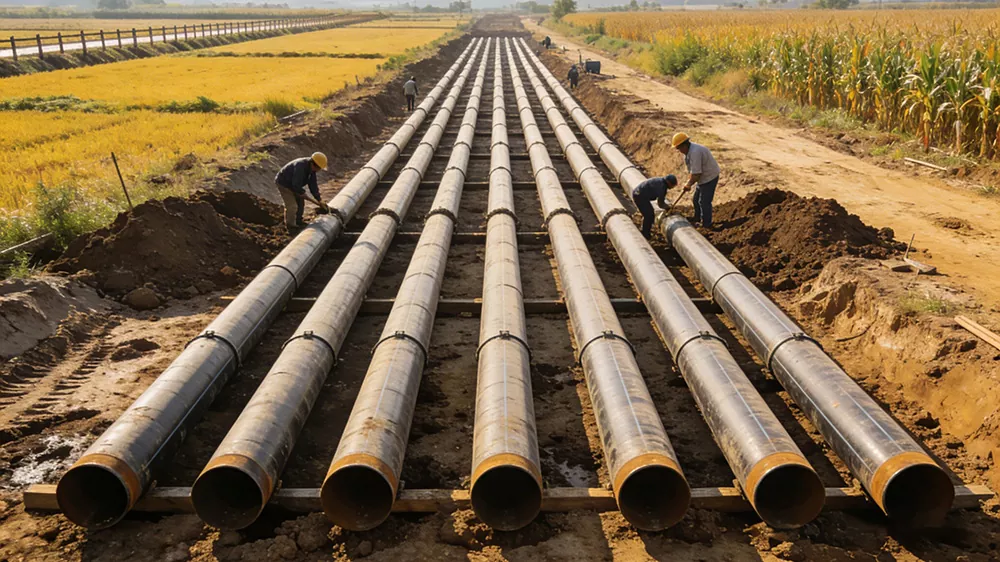

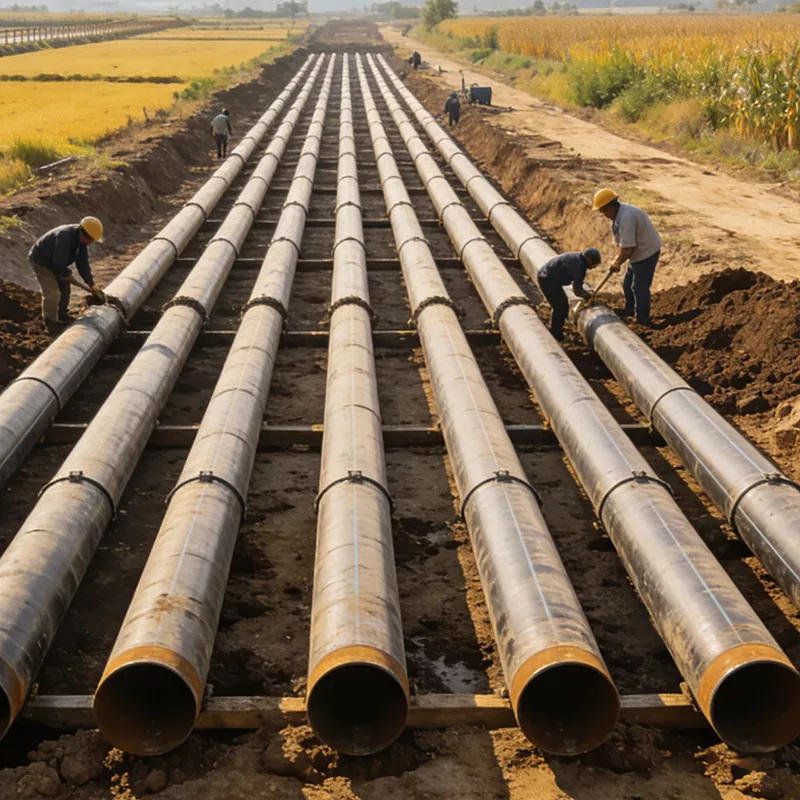

Ứng dụng sản phẩm: Chọn vật liệu Q345B cho ống xoắn ốc có đường kính lớn, đường kính ngoài 2020mm và độ dày thành 18mm. Quy trình chống ăn mòn cấp nước uống IPN8710 được áp dụng để đảm bảo không gây ô nhiễm thứ cấp cho nước uống. Vật liệu ống có chiều dài tiêu chuẩn 18m tùy chỉnh được cung cấp, tổng cộng hơn 5.000 tấn, để đặt đường ống chính qua sông và trong đất nông nghiệp. Cảnh:

Đóng gói và vận chuyển

1. Tiêu chuẩn đóng gói (phù hợp với đặc điểm đường kính lớn và trọng lượng nặng, có tính đến khả năng bảo vệ và tiện lợi)

2. Thông số kỹ thuật giao hàng (Có tính đến hiệu quả, an toàn và chi phí, đồng thời thích ứng với đặc điểm vận chuyển của đường ống có đường kính lớn)

（1）Phương thức vận chuyển

（2)Yêu cầu về tải

Trước khi tải, kiểm tra tính toàn vẹn của bao bì ống và tình trạng của lớp phủ chống ăn mòn. Sau khi xác nhận không có hư hỏng gì, hãy nhấc ống một cách nhẹ nhàng lên phương tiện vận chuyển. Sử dụng dây thép và miếng đệm cao su để cố định. Tránh quấn dây thép đè lên lớp sơn chống ăn mòn (dùng miếng cao su để cách ly). Điều này nhằm tránh làm hỏng lớp phủ chống ăn mòn trong quá trình nâng và vận chuyển, đồng thời tránh biến dạng đường ống do bị ép. Đặt các đường ống gọn gàng. Nhóm các ống có cùng thông số kỹ thuật lại với nhau. Sắp xếp chúng theo chiều dài và độ dày, đồng thời đặt chúng riêng biệt để tránh hư hỏng do va chạm do tải trọng hỗn hợp gây ra. Đảm bảo các đầu cắm được bịt kín chắc chắn để ngăn vật lạ xâm nhập vào đường ống.

（3）Chu kỳ cung ứng và giao hàng

（4）Đảm bảo vận chuyển và dịch vụ hậu mãi

Trong quá trình vận chuyển, việc theo dõi thời gian thực được thực hiện và vị trí vận chuyển cũng như tình trạng của đường ống được cung cấp theo thời gian thực để tránh sự chậm trễ trong vận chuyển hoặc hư hỏng đường ống. Trong trường hợp hư hỏng bao bì, trầy xước đường ống, biến dạng… trong quá trình vận chuyển, chúng tôi sẽ nhanh chóng sắp xếp giao hàng lại hoặc sửa chữa tận nơi để đảm bảo không ảnh hưởng đến tiến độ thi công của khách hàng. Đối với việc vận chuyển đường dài và điều kiện đường phức tạp, bảo hiểm vận chuyển hàng hóa đầy đủ sẽ được mua để bảo vệ toàn diện quyền và lợi ích của khách hàng.

Bàn giao và hậu mãi: Sau khi bàn giao xong sẽ đưa ra những gợi ý bảo quản ống chuyên nghiệp (như tránh phơi nắng lâu, mưa ngoài trời, ống chống ăn mòn tránh trầy xước bởi vật sắc nhọn, nâng cao đáy lưu trữ để tránh rỉ sét tiếp xúc với mặt đất, v.v.), và nếu có thắc mắc liên quan đến lắp đặt hoặc thử nghiệm sau này, kỹ thuật viên sẽ được bố trí kết nối và giải đáp kịp thời.

Ưu điểm của việc lựa chọn Shunchen

Nó có khả năng chịu áp lực mạnh, phân bố ứng suất đồng đều trong đường hàn xoắn ốc, khả năng chống biến dạng và độ lún tuyệt vời. Nó phù hợp cho việc vận chuyển đường dài áp suất cao và môi trường ngầm phức tạp. Các thông số kỹ thuật đã hoàn chỉnh, đường kính ống và độ dày thành ống có thể được tùy chỉnh khi cần thiết để đáp ứng yêu cầu của các dự án có đường kính lớn. Chất lượng hàn ổn định, sử dụng hàn hồ quang chìm hai mặt, mối hàn dày đặc và hiệu suất bịt kín tốt. Toàn bộ quá trình được đảm bảo bằng thử nghiệm không phá hủy để đảm bảo chất lượng. Hiệu quả sản xuất cao, vật liệu chắc chắn và có tỷ lệ hiệu suất chi phí cao hơn so với ống liền mạch và ống nối thẳng có cùng đường kính. Nó có thể được kết hợp với các phương pháp xử lý chống ăn mòn khác nhau như 3PE và epoxy, phù hợp với các tình huống như công nghiệp dầu khí, đô thị và hóa chất với tuổi thọ lâu dài. Hệ thống dịch vụ hoàn chỉnh, từ thiết kế sơ đồ, tùy chỉnh sản xuất đến phân phối hậu cần, hỗ trợ kỹ thuật tại chỗ, tuân thủ toàn bộ quy trình và phản hồi sau bán hàng kịp thời, mang lại sự đảm bảo đáng tin cậy cho hoạt động ổn định của dự án.

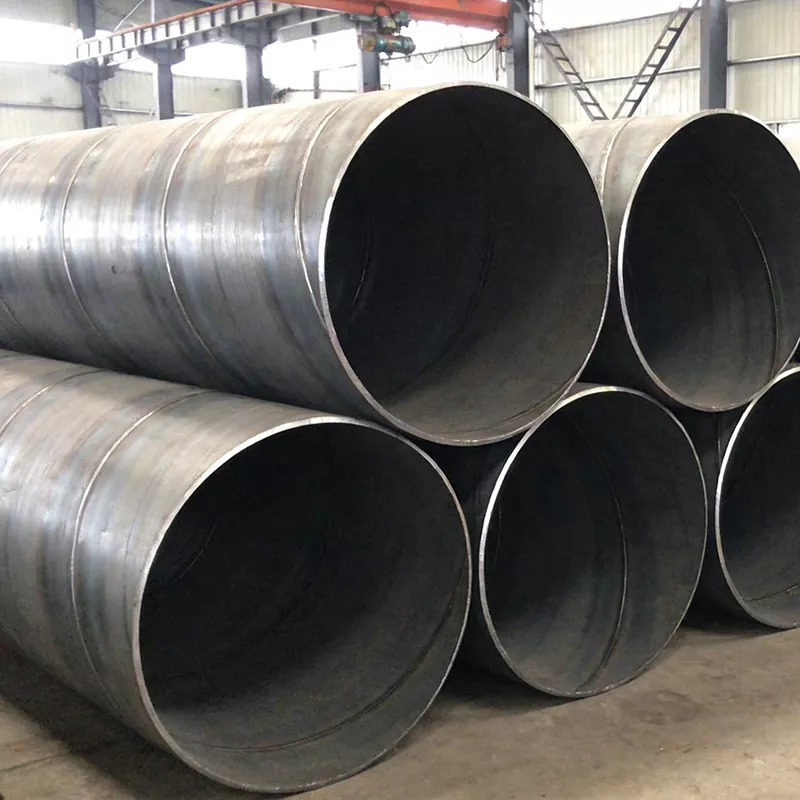

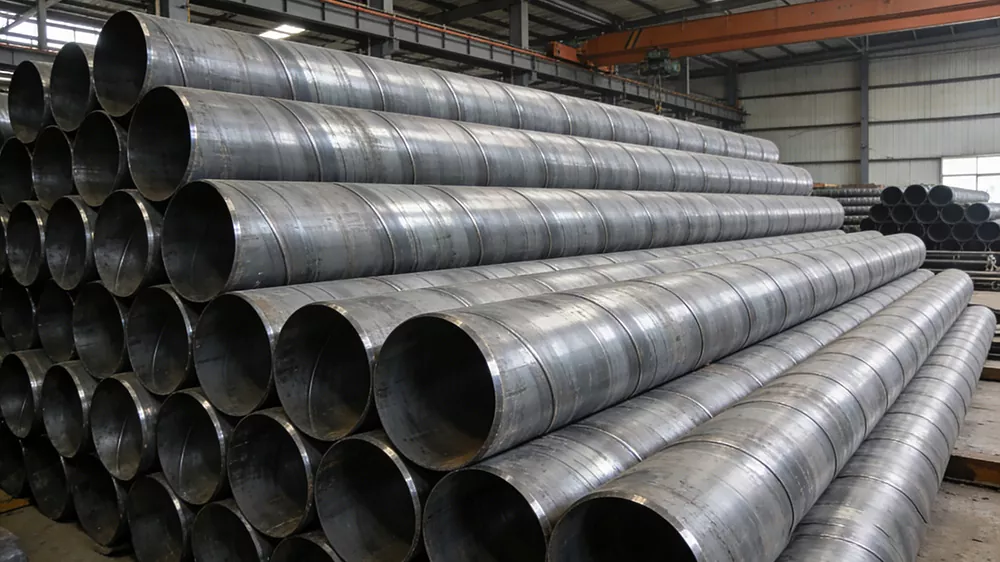

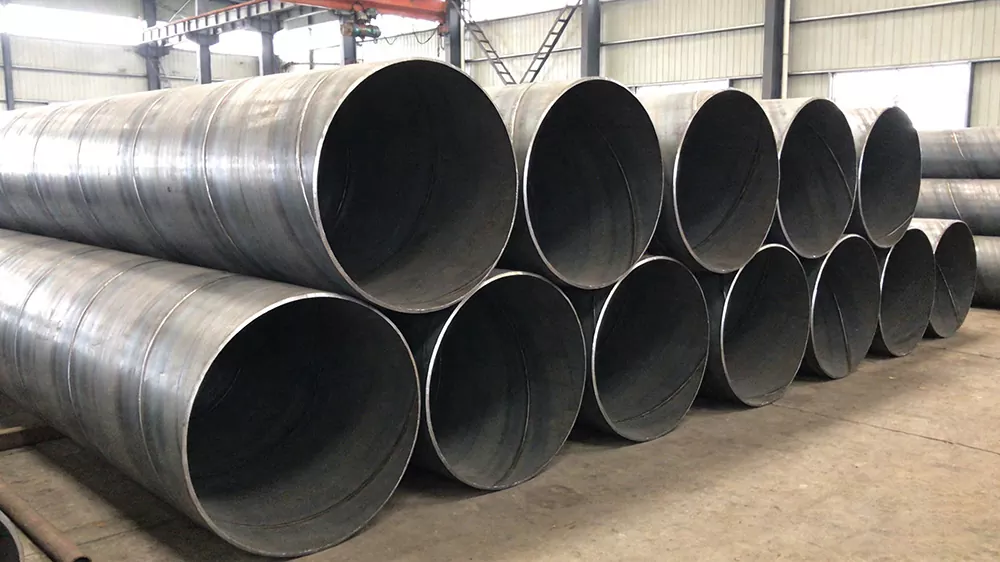

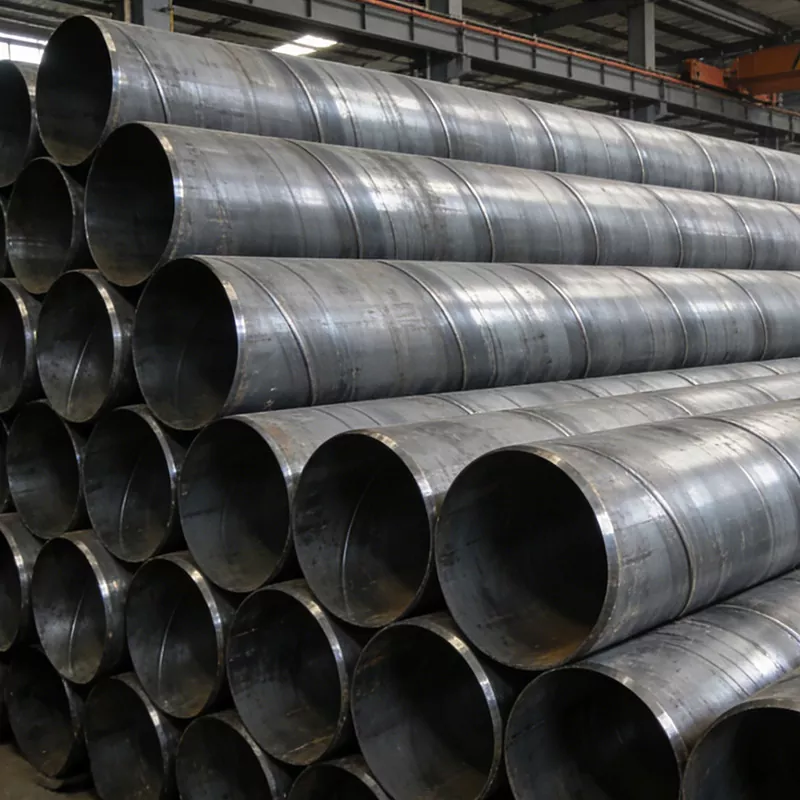

Minh họa sản phẩm:
