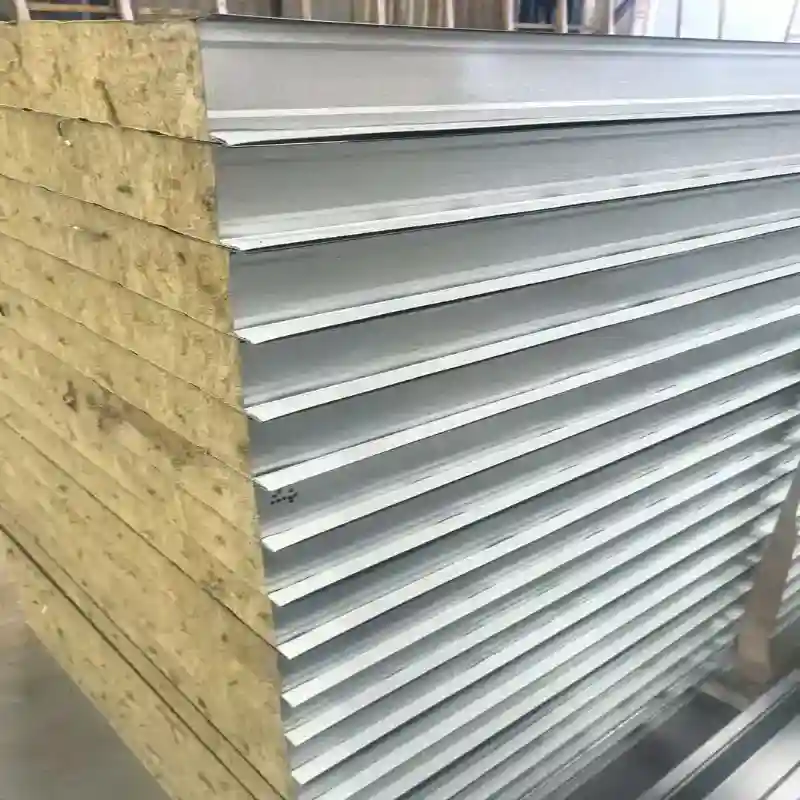

Tấm lợp mái bằng kim loại

Tấm lợp composite kim loại Shunchen cung cấp giải pháp lợp mái tích hợp cho các nhà máy công nghiệp, nhà kho, kho lạnh và tòa nhà thương mại. Với tính năng cán liên tục các lớp vỏ kim loại bền và lõi cách điện (50–200 mm), nó giúp loại bỏ các lớp thừa tại chỗ đồng thời tối đa hóa hiệu quả sử dụng năng lượng. Được hỗ trợ bởi sức chứa nhóm 450.000 tấn, nó cung cấp đầy đủ các thông số kỹ thuật tùy chỉnh và giao hàng nhanh chóng.

Các tính năng chính

Cách nhiệt tích hợp

Lõi cách nhiệt được bao bọc giữa các tấm kim loại, tạo ra rào cản nhiệt liên tục trên mái nhà. Lõi PU và PIR đặc biệt thích hợp cho các tòa nhà cần hạn chế truyền nhiệt qua mái.

Độ dày của tấm mái composite bằng kim loại bắt buộc có thể được chọn theo mục tiêu cách nhiệt của dự án và điều kiện khí hậu địa phương thay vì sử dụng một độ dày cố định cho mọi tòa nhà.

Bề mặt kim loại chịu được thời tiết

Lớp kim loại bên ngoài cung cấp rào cản đầu tiên chống lại mưa, ánh sáng mặt trời, gió và tiếp xúc với khí quyển. Hệ thống lớp phủ được lựa chọn sẽ bổ sung khả năng bảo vệ cho bề mặt thép hoặc nhôm và cũng quyết định độ hoàn thiện của mái nhà có thể nhìn thấy được.

Đối với các dự án ở môi trường ẩm ướt, ven biển hoặc tiếp xúc với hóa chất, thông số kỹ thuật của lớp nền và lớp phủ phải được lựa chọn theo các điều kiện ăn mòn dự kiến.

Độ cứng kết cấu

Cấu trúc bánh sandwich liên kết kết hợp hai lớp vỏ kim loại với lõi cách nhiệt cứng hoặc bán cứng. Điều này tạo ra một tấm bảng dày hơn và ổn định hơn một tấm kim loại mỏng.

Độ cứng của bảng phụ thuộc vào loại lõi, độ dày của bảng, độ dày tấm kim loại, hình dạng biên dạng, nhịp và phương pháp cố định. Do đó, đối với thiết kế kết cấu mái, cấu hình tấm cuối cùng phải được chọn theo nhịp yêu cầu và điều kiện tải trọng.

Giảm lớp mái

Vì lớp phủ kim loại và lớp cách nhiệt được cung cấp dưới dạng một bộ phận do nhà máy sản xuất nên hệ thống mái không yêu cầu lớp cách nhiệt riêng biệt giữa tấm mái bên ngoài và phần bên trong tòa nhà.

Cấu hình tích hợp này có thể giảm số lượng giai đoạn lắp đặt và đơn giản hóa việc xử lý vật liệu trong quá trình thi công mái nhà.

Bề mặt tùy chỉnh

Các tấm kim loại bên ngoài và bên trong có thể được cung cấp với các lớp phủ và màu sắc khác nhau. Điều này cho phép hình dáng mái nhà phù hợp với các cơ sở công nghiệp, tòa nhà thương mại, nhà kho và các yêu cầu kiến ​​trúc khác.

Ứng dụng

Nhà xưởng và nhà máy công nghiệp

Tấm lợp composite kim loại được sử dụng cho mái nhà xưởng, nơi cần có khả năng cách nhiệt cùng với bề mặt lợp kim loại hoàn thiện. Cấu hình PU, PIR và len đá có thể được lựa chọn theo yêu cầu về nhiệt và chống cháy của tòa nhà.

Nhà kho và tòa nhà hậu cần

Nhà kho yêu cầu diện tích mái lớn với kích thước tấm phù hợp và lắp đặt hiệu quả. Cấu trúc tấm đúc sẵn phù hợp cho các nhà kho khung thép và cơ sở hậu cần, nơi việc xây dựng mái nhà cần bao phủ các khu vực rộng lớn.

Cơ sở kho lạnh

Đối với các tòa nhà bảo quản lạnh và kiểm soát nhiệt độ, lõi PU hoặc PIR có thể được lựa chọn vì đặc tính cách nhiệt của chúng. Độ dày của tấm thường được xác định theo nhiệt độ mục tiêu trong nhà, khí hậu ngoài trời, tải lạnh và thiết kế vỏ bọc tòa nhà.

Tòa nhà thương mại và nông nghiệp

Các tấm này có thể được sử dụng cho các tòa nhà thương mại, kho chứa nông sản, chuồng trại chăn nuôi và các công trình khác cần có mái che cách nhiệt hoàn thiện.

Tòa nhà công nghiệp nhạy cảm với lửa

Cấu hình lõi len đá có thể được sử dụng khi dự án yêu cầu lõi cách nhiệt bằng khoáng chất có đặc tính không cháy. Việc phân loại đám cháy cuối cùng phải được xác nhận theo cấu trúc bảng điều khiển hoàn chỉnh và tiêu chuẩn thử nghiệm hiện hành.

Thông số kỹ thuật

Thông số sản phẩm

Lựa chọn độ dày điển hình

Độ dày của tấm mái composite bằng kim loại phải được xác định dựa trên hiệu suất nhiệt, đặc tính chống cháy, nhịp, khí hậu địa phương và thiết kế kết cấu cần thiết thay vì chỉ chọn theo loại tòa nhà.

Tiêu chuẩn áp dụng

Shunchen có thể sản xuất các tấm theo các yêu cầu cụ thể của Trung Quốc và quốc tế, bao gồm GB/T 23932-2009 và EN 14509 nếu có. Việc thử nghiệm khả năng chống cháy và hiệu suất có thể được sắp xếp theo thông số kỹ thuật hiện hành của dự án, bao gồm các phương pháp thử nghiệm khu vực hoặc tiêu chuẩn ASTM có liên quan.

Tiêu chuẩn và phương pháp thử nghiệm chính xác phải được xác nhận trước khi sản xuất vì việc phân loại lửa và hiệu suất nhiệt phụ thuộc vào cấu trúc tấm hoàn chỉnh, bao gồm vỏ kim loại, vật liệu lõi, độ dày, mối nối và cấu hình lắp đặt.

Kiểm soát sản xuất và chất lượng

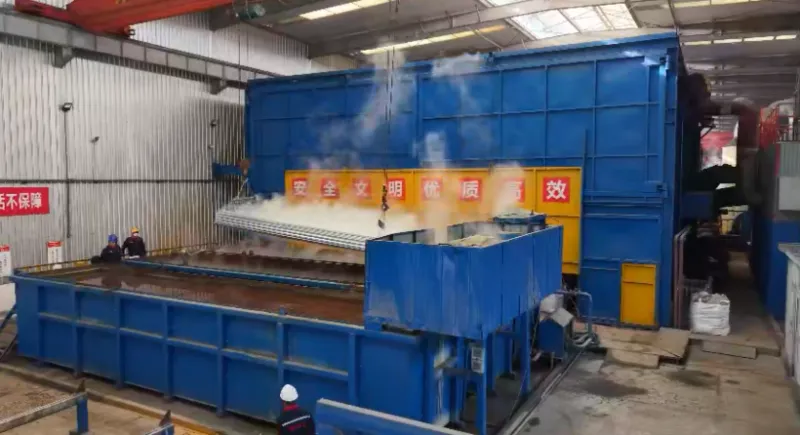

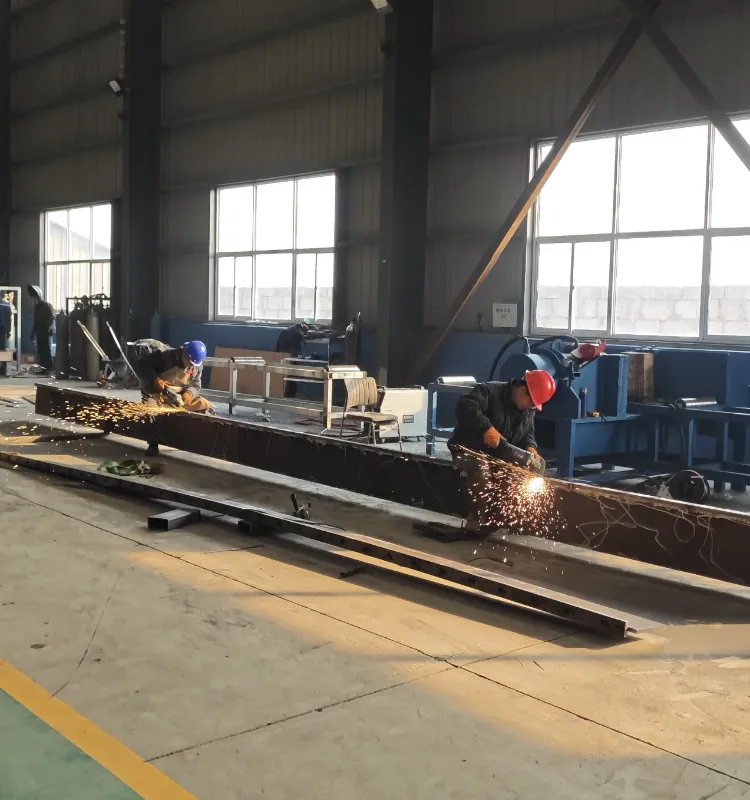

Sản xuất tấm liên tục

Shunchen sử dụng dây chuyền sản xuất composite liên tục tự động để tạo thành các tấm kim loại, chuẩn bị lõi cách nhiệt, áp dụng vật liệu liên kết và ép các lớp thành một bảng tích hợp.

Quá trình sản xuất liên tục giữ cho hình dạng tấm và cách sắp xếp lớp nhất quán trong suốt quá trình sản xuất.

Kiểm tra vật liệu cốt lõi

Trước khi cán, lõi cách nhiệt được kiểm tra theo loại vật liệu và thông số kỹ thuật cần thiết. Mật độ, độ dày và các đặc tính liên quan khác có thể được xác minh theo lõi đã chọn và các yêu cầu kiểm tra hiện hành.

Kiểm tra kích thước bảng điều khiển

Tấm mái composite bằng kim loại hoàn thiện được kiểm tra độ dày, chiều rộng, chiều dài, tình trạng biên dạng và độ lệch kích thước nhìn thấy được. Việc kiểm tra tập trung vào việc liệu tấm hoàn thiện có phù hợp với thông số kỹ thuật sản xuất đã được phê duyệt hay không.

Liên kết và kiểm tra bề mặt

Bề mặt liên kết được kiểm tra xem có bị tách lớp rõ ràng và liên kết không hoàn chỉnh hay không. Bề mặt kim loại được kiểm tra các vết trầy xước, khuyết tật lớp phủ, vết lõm và các hư hỏng có thể nhìn thấy khác trước khi đóng gói.

Kiểm tra hiệu suất

Tùy thuộc vào cấu hình sản phẩm và yêu cầu của dự án, việc kiểm tra có thể bao gồm độ dẫn nhiệt, hiệu suất cháy, khả năng chống uốn và xác minh hiệu suất liên quan khác.

Đối với các đơn hàng xuất khẩu yêu cầu xác minh độc lập, việc kiểm tra bên thứ ba thông qua các tổ chức như SGS, BV có thể được bố trí theo phạm vi kiểm tra đã thỏa thuận.

Tùy chỉnh OEM

Lựa chọn vật liệu lõi và kim loại

Khách hàng có thể chỉ định tấm kim loại bên ngoài, tấm kim loại bên trong và lõi cách nhiệt theo yêu cầu của dự án. Shunchen có thể cung cấp các kết hợp dựa trên thép mạ màu, hợp kim nhôm-magiê-mangan, PU, ​​​​PIR, len đá và bông thủy tinh.

Độ dày và chiều rộng của bảng

Độ dày của tấm có thể được tùy chỉnh theo yêu cầu cách nhiệt và thiết kế tòa nhà. Chiều rộng hiệu quả cũng có thể được điều chỉnh để phù hợp với cách bố trí mái nhà và hệ thống lắp đặt.

Độ dài bảng tùy chỉnh

Các tấm có thể được sản xuất với độ dài cố định hoặc tùy chỉnh. Sản xuất cắt theo chiều dài giúp giảm nhu cầu cắt rộng rãi tại chỗ và cho phép kích thước tấm điều chỉnh phù hợp với hình dạng mái nhà.

Lớp phủ bề mặt và màu sắc

Khách hàng có thể chỉ định loại lớp phủ, bề mặt hoàn thiện và màu sắc. Hệ thống phủ polyester và fluorocarbon có sẵn cho các yêu cầu về bề ngoài và độ tiếp xúc khác nhau.

Gia công tiền chế

Quá trình xử lý bổ sung tại nhà máy có thể bao gồm mở, dán cạnh, uốn góc và khoan trước theo bản vẽ đã được phê duyệt. Các hoạt động này được hoàn thành trước khi vận chuyển khi dự án yêu cầu các tấm được chuẩn bị một phần để lắp đặt.

Cài đặt và kết nối

Bố trí mái nhà

Trước khi lắp đặt, kết cấu mái phải được kiểm tra độ thẳng hàng, khoảng cách xà gồ, độ cao và điều kiện chịu lực. Kích thước của tấm mái composite bằng kim loại phải được xác minh theo bố cục mái đã được phê duyệt trước khi nâng các bó lên mái nhà.

Định vị bảng điều khiển

Các tấm được định vị dọc theo hướng mái được thiết kế và được đỡ bởi các xà gồ bên dưới. Căn chỉnh chính xác là rất quan trọng vì mối nối tấm quyết định tính liên tục của lớp phủ mái.

Kết nối chung

Các tấm liền kề được kết nối thông qua các khớp nối bên hoặc cấu trúc chồng lên nhau được thiết kế sẵn. Mối nối phải được gắn chặt và căn chỉnh hoàn toàn trước khi buộc chặt để tránh các khoảng trống giữa các tấm.

buộc chặt

Chốt được lắp đặt thông qua khu vực cố định được chỉ định vào cấu trúc đỡ. Loại dây buộc, khoảng cách, thông số vòng đệm và vị trí cố định phải tuân theo bản vẽ lắp đặt của dự án và các yêu cầu về tải trọng gió cục bộ.

Nhấp nháy và niêm phong

Các mép mái, gờ, rãnh, chỗ xuyên thấu và các điểm nối khác cần được xử lý bằng cách dán và làm kín thích hợp. Những khu vực này đặc biệt quan trọng để ngăn chặn sự xâm nhập của nước vì chúng làm gián đoạn bề mặt mái liên tục.

Chi tiết lắp đặt phải tuân theo hướng dẫn lắp đặt của nhà cung cấp bảng điều khiển và thiết kế mái nhà được kỹ sư kết cấu phê duyệt.

Tại sao chọn Shunchen?

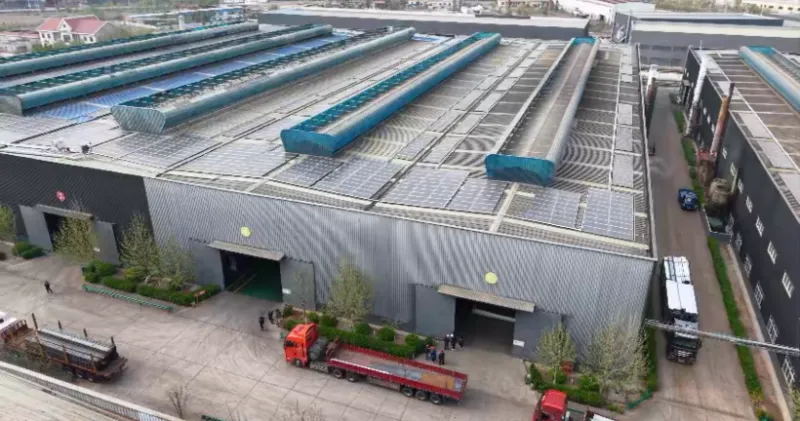

Shunchen cung cấp các tấm mái composite bằng kim loại từ một cơ sở sản xuất gia công thép tích hợp với các cơ sở bao gồm xử lý vật liệu thép, sơn phủ, mạ kẽm, kho bãi và hậu cần.

Tập đoàn này có công suất sản xuất hàng năm vượt quá 450.000 tấn và hơn 40.000 mét vuông không gian sản xuất và lưu trữ. Đối với các đơn đặt hàng tấm lợp mái composite, cơ sở hạ tầng sản xuất này hỗ trợ tìm nguồn cung ứng nguyên liệu thô, sản xuất tấm lợp, xử lý theo yêu cầu, kiểm tra, đóng gói và vận chuyển xuất khẩu trong cùng một chuỗi cung ứng.

Khách hàng có thể chỉ định các yêu cầu về lõi bảng, tấm kim loại, độ dày, chiều rộng, chiều dài, lớp phủ, màu sắc và chế tạo sẵn trước khi sản xuất. Thông tin kỹ thuật được xem xét dựa trên đặc điểm kỹ thuật của dự án để cấu hình sản xuất được xác nhận trước khi đơn hàng được đưa vào sản xuất.

Đối với các đơn đặt hàng xuất khẩu, Shunchen có thể cung cấp tài liệu kiểm tra tại nhà máy, hồ sơ kiểm tra kích thước, tài liệu vật liệu và kiểm tra của bên thứ ba nếu được yêu cầu. Sắp xếp lô hàng FOB và CIF có sẵn cho các đơn đặt hàng quốc tế.

Câu hỏi thường gặp

Sự khác biệt giữa tấm mái composite bằng kim loại và tấm lợp kim loại một lớp là gì?

Tấm mái bằng hỗn hợp kim loại chứa lõi cách nhiệt giữa hai lớp kim loại, trong khi tấm mái một lớp chủ yếu cung cấp lớp phủ chống chịu thời tiết bên ngoài. Do đó, cấu trúc composite kết hợp chức năng lợp mái và cách nhiệt trong một bộ phận đúc sẵn.

Nên chọn lõi nào cho tấm mái composite?

PU và PIR thường được lựa chọn khi cách nhiệt là yêu cầu chính. Len đá thích hợp cho các dự án có vai trò quan trọng trong việc chống cháy và cách nhiệt bằng khoáng chất. Bông thủy tinh có thể được xem xét khi cần cách nhiệt và cách âm. Lựa chọn cuối cùng phải tuân theo các thông số kỹ thuật về nhiệt và lửa của dự án.

Độ dày bảng điều khiển có sẵn là gì?

Độ dày phổ biến bao gồm 50, 75, 100, 150 và 200 mm. Các độ dày khác có thể được thảo luận tùy theo hiệu suất nhiệt và thiết kế dự án cần thiết.

Chiều dài bảng điều khiển có thể được tùy chỉnh?

Đúng. Các tấm có thể được cung cấp với chiều dài cố định như 6 m và 12 m hoặc được cắt theo chiều dài quy định tùy theo yêu cầu bố trí mái nhà và vận chuyển.

Màu sắc bên ngoài và lớp phủ có thể được tùy chỉnh?

Đúng. Có thể cung cấp polyester, fluorocarbon và các hệ thống phủ được chỉ định khác. Màu sắc cũng có thể được tùy chỉnh theo hệ thống sơn có sẵn và yêu cầu của dự án.

Bạn có thể cung cấp tấm nhôm-magiê-mangan?

Đúng. Tấm hợp kim nhôm-magiê-mangan có thể được sử dụng làm bề mặt kim loại cho các cấu hình tấm mái composite phù hợp. Độ dày nền và cấu trúc tấm phải được xác nhận theo thiết kế mái nhà.

Bạn có thể xử lý các lỗ mở trước khi giao hàng không?

Đúng. Việc mở, dán cạnh, uốn và khoan trước có thể được bố trí theo bản vẽ sản xuất đã được phê duyệt.

Những thông tin cần thiết cho một báo giá?

Thông tin cần thiết thường bao gồm diện tích mái hoặc số lượng tấm, độ dày tấm, vật liệu lõi, loại và độ dày tấm kim loại, chiều rộng hiệu dụng, chiều dài tấm, lớp phủ, màu sắc, yêu cầu lắp đặt và điểm đến giao hàng. Bản vẽ mái rất hữu ích khi khách hàng yêu cầu tính toán số lượng hoặc gia công đúc sẵn.

Bạn có thể sắp xếp kiểm tra của bên thứ ba?

Đúng. SGS, BV hoặc cuộc kiểm tra của bên thứ ba đã được thỏa thuận khác có thể được sắp xếp theo phạm vi kiểm tra được quy định trong hợp đồng mua bán.
